Pneumatischer Kugelhahn DN 50 mit Antrieb

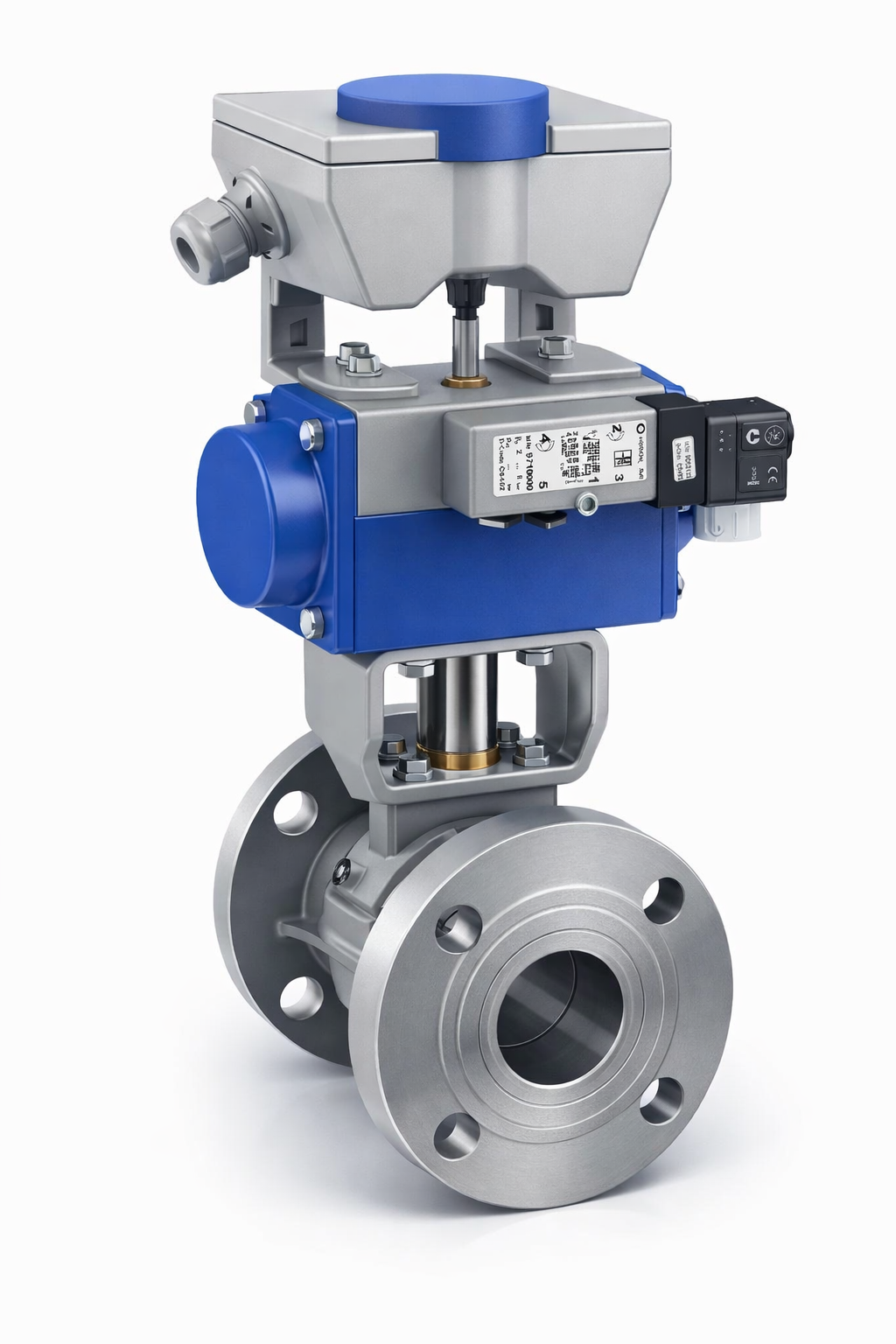

Pneumatischer Kugelhahn DN 50 als komplette Einheit mit PROKOSCH-Flanschen-Kugelhahn Typ 400/50/7, pneumatischem Schwenkantrieb, Magnetventil und Positionsrückmeldung.

Technische Beschreibung

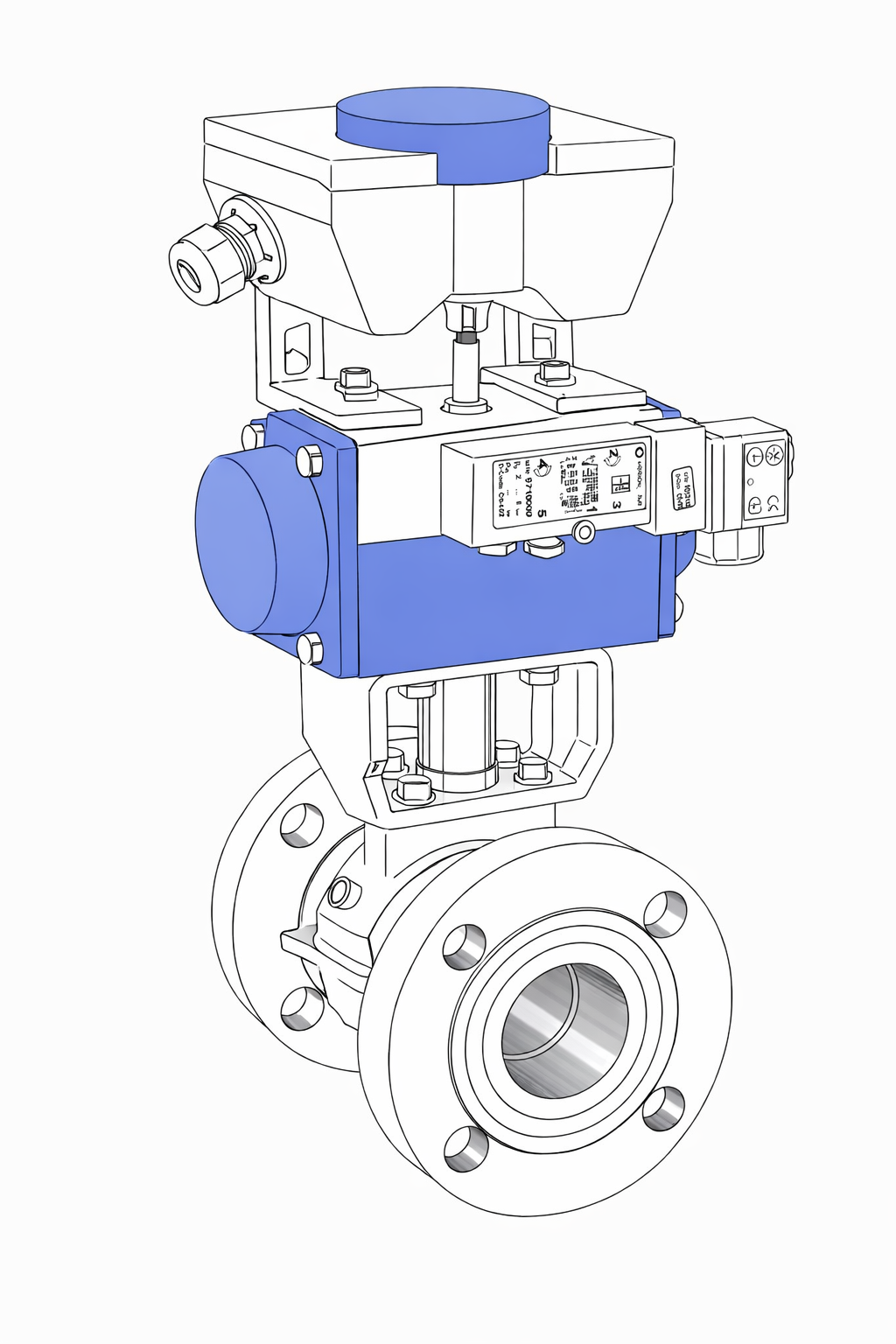

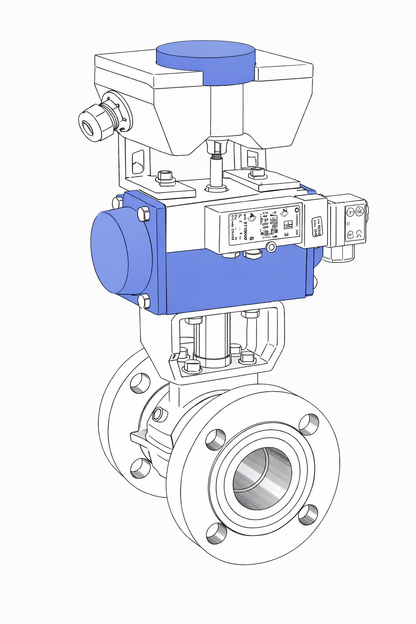

Pneumatischer Kugelhahn DN 50, komplett aufgebaut aus Flanschen-Kugelhahn, doppeltwirkendem pneumatischem Schwenkantrieb, 5/2-Wege-Magnetventil und 2-facher Positionsrückmeldung.

Kugelhahn

• Hersteller: PROKOSCH
• Typ: Flanschen-Kugelhahn Nr. 400/50/7
• Nenngröße: DN 50 / LW 50
• Nenndruck: PN 16
• Baulänge: 150 mm
• Anschluss (K × d × i): 125 × 18 × 4

Magnetventil

• Hersteller: Norgren
• Ausführung: 5/2-Wegeventil, monostabil
• Anschluss: G 1/4, NAMUR-Platte
• Artikel-Nr.: 9710000000000000
• Magnet: 30 DIN/A, 24 V DC, 1,6 W
• Spannung / Leistung: 24 V DC / 1,6 W
• Gerätestecker: 303602400

Positionsrückmeldung

• Typ: SC-D2 SWITCHcontrol
• 2-fache Positionsrückmeldung
• Geschlossenes Aluminiumgehäuse
• Optische Stellungsanzeige
• 2 Rundinitiatoren
• Hersteller Initiatoren: Pepperl+Fuchs
• Typ: NBN4-12GM35-E2
• Ausführung: 3-Leiter, PNP-Schließer
• Bemessungsspannung: 10–30 V DC
• Schutzart: IP67
• Temperaturbereich: -20 °C bis +70 °C

Pneumatischer Antrieb

• Typ: GD-075/090-F05/F07-V17-F
• Ausführung: bar-agturn, doppeltwirkend
• Schwenkwinkel: 90°
• Wellenaufnahme: V17 mm, Achtkant
• Flanschbohrbild: F05 + F07
• Pneumatischer Anschluss: G 1/4
• Steuerdruck: 2,0–8,0 bar
• Temperaturbereich: -20 °C bis +80 °C
• Steuermedium: Luft oder neutrale Gase
